論文題目：磁驅動智能粘附材料（Smart adhesives via magnetic actuation）

論文作者：趙晉生  李翔宇  譚宇  魯太平  師明星

獲獎等次：第三屆川渝科技學術大會優秀論文一等獎

智能粘附材料由于其具有切換粘附性的功能，在自動化裝配、轉移印刷技術和軟體爬行機器人等領域具有潛在的應用價值。然而，粘附性調節能力弱、切換粘附響應時間長、應用范圍小等局限性限制了智能粘附材料的廣泛應用。

西南交通大學力學與航空航天學院李翔宇教授課題組和師明星教授提出了一種以非接觸的方式通過施加外部磁場實現切換粘附性的智能粘附材料。實驗結果表明，外加磁場驅動結構變形，能夠?qū)崿F(xiàn)在選擇性拾取操作和拾取與放置操作中進行快速地、可逆地、反復地切換粘附性，讓智能粘附材料在微納米芯片的自動化裝配和軟體機器人的攀爬等領域的應用成為可能。

該研究成果于2022年2月在國際頂級期刊Advanced Materials正式發表，第一作者為西南交通大學力學與航空航天學院博士研究生趙晉生。

起因：受自然界動物啟發

趙晉生介紹，仿生粘附材料的研究始于本世紀初期。研究發現，壁虎之所以可以自由地攀爬在光滑的玻璃和垂直的墻壁上，歸因于在其腳掌上分布著致密的蛋白質剛毛。隨著螞蟻、蜘蛛和壁虎這些爬行生物體重的增大，剛毛的分布形式和結構形貌呈現出密集化和纖細化的變化趨勢，粘附性也逐漸增強。近年來，對仿生粘附材料的研究也取得了十足的進展，粘附性得到了大幅度提升。然而，在自動化裝配和爬行機器人等領域，只具備超強的粘附性已經不能滿足目前的需求。因此，開發設計可以快速地、可逆地、反復地切換粘附性的智能粘附材料十分重要。

多年來，李翔宇教授團隊堅持在接觸和界面裂紋方面進行深入研究，“結合近年來在多學科交叉研究方面取得的進展，我們認為可以施加外部磁場驅動粘附材料，通過在粘附界面產生初始裂紋的方式，實現智能粘附材料粘附性的快速切換。”趙晉生說。

“晉生提出這個想法的時候，我認為非常有趣，鼓勵他大膽地去嘗試，放手去做，我為他提供最大的支持。”李翔宇教授向記者介紹，“最初的設計四支懸臂梁結構，類似于抓手型，但是支撐的懸臂梁的厚度太薄，對充磁的要求極高，導致多次實驗失敗。后來，我們?cè)谘芯窟^(guò)程中發現兩種不同的界面失效形式，并查閱大量參考文獻，同時向同行請教學習，最終提出基于蘑菇狀結構的智能粘附材料。”在經過反復實驗和驗證之后，發現這種方式是可行的。

李翔宇教授介紹，“粘附是由多種因素共同導致的一種現象，而這項工作主要是從接觸和裂紋擴展的角度研究了結構形貌和尺寸對粘附現象的影響。”他接著解釋?zhuān)瑢⒛⒐綘罱Y(jié)構從目標物體上拔開時，在蘑菇狀結構與目標物體之間的粘附界面上，界面應力會隨著蘑菇狀結構的幾何尺寸呈現出兩種不同的分布形式，進而導致兩種界面失效，即邊緣裂紋失效和中心裂紋失效。該項研究提出的智能粘附材料的結構是在蘑菇狀結構的基礎上增加了磁性梁。磁性梁在外部磁場的驅動下發生彎曲變形，導致在粘附界面的邊緣位置產生初始裂紋。對于邊緣裂紋失效破壞的粘附界面，如果磁性梁的彎曲已經在粘附界面的邊緣位置產生了初始裂紋，那么，僅需要較小的拔開力就可以完成界面的失效破壞，從而實現粘附性的調控。

突破：開發出制備蘑菇狀微結構的全新方法

一項科研工作的成功，不僅需要扎實的專業知識，更需要堅持不懈的態度。在研究過程中，制備方法的探索和開發是這項工作面臨的最大困難。

趙晉生介紹，目前，使用最廣泛的制備方法是采用SOI或者雙層光刻膠制備得到蘑菇狀結構的反模，再采用倒模的方法得到蘑菇狀結構。然而，這兩種方法不僅材料成本昂貴，而且結構尺寸有所受限，并不適用于大規模的生產加工。

“這個實驗?zāi)艹晒Γ蠹叶几冻隽撕芏?，特別是晉生。”李翔宇教授告訴記者，“為了學習到最新的MEMS制備方法，晉生多次到江蘇、浙江等沿海地區的科研廠家學習制備技術，與工人下車間進實驗室，曾經有一年出差十四次。有的時候?yàn)榱撕蛶煾祩儨贤▽W(xué)習，需要常駐大半月；有的時候?yàn)榱私鉀Q問題，三天之內從成都和蘇州坐動車跑一個來回。”歷時3年，團隊獨立開發出一套全新的制備方法，能夠大規模的生產和加工形狀各異的蘑菇狀結構材料。如今，這套制備方法已獲得國家授權發明專利4項。

創新：“打開”和“關閉”自由切換粘附性

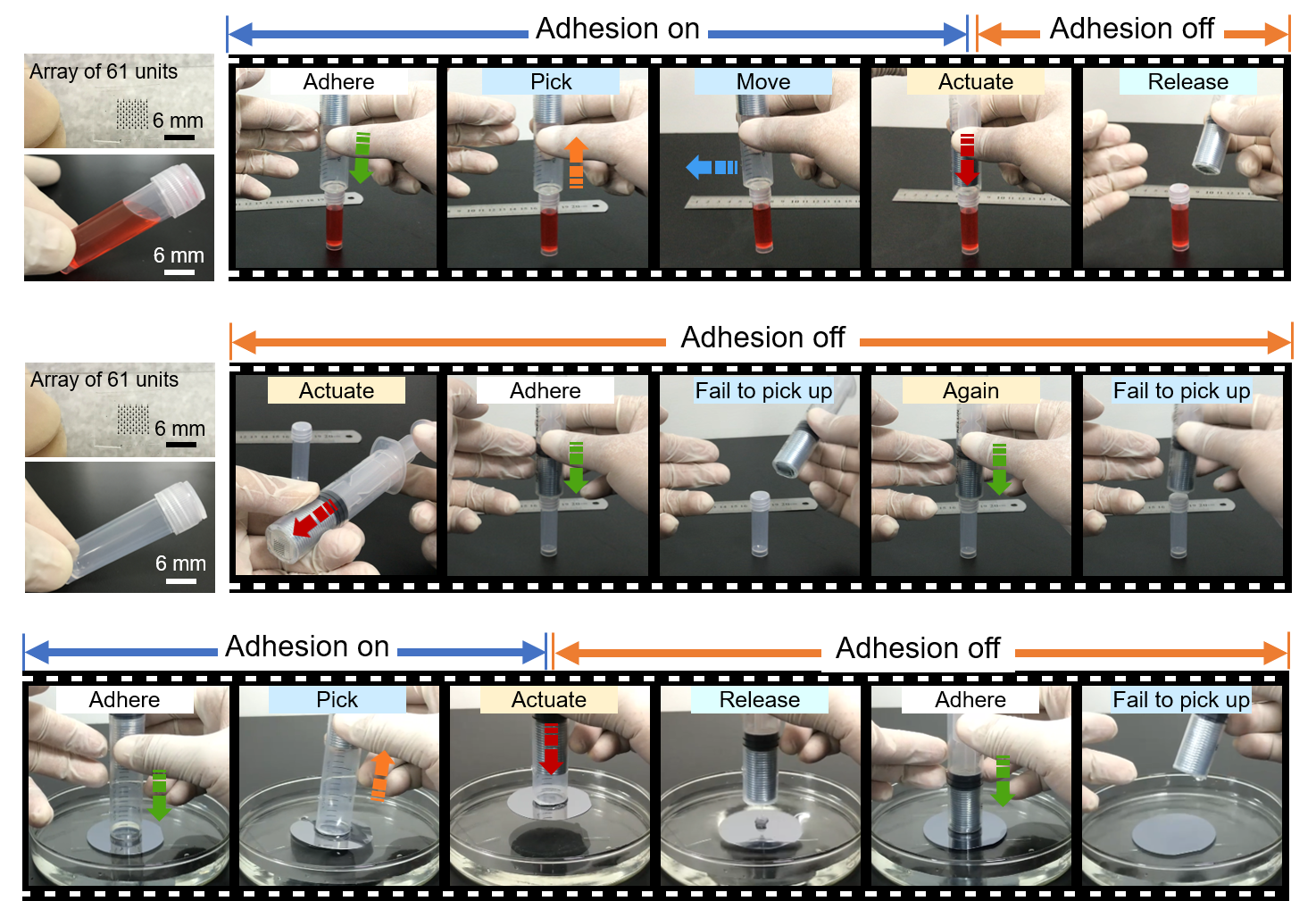

目前，在自動化裝配和大規模集成等生產過程中，對芯片的選擇性拾取尤為重要。趙晉生介紹，該項研究提出的智能粘附材料可以開發應用于兩種工作模態，即選擇性拾取模態和拾取與放置模態。在智能粘附材料與目標物體接觸之前，通過施加（或者不是施加）外部磁場，改變（或者不改變）粘附材料的表面形貌，“關閉”（或者“打開”）粘附功能，從而完成對目標物體的不拾?。ɑ蛘呤叭。┑哪康?，即為選擇性拾取模態；對于拾取起的目標物體，需要轉移到指定位置并進行釋放，那么通過施加外部磁場，結構形貌的變化導致在粘附界面邊緣位置處產生初始裂紋，大幅度降低粘附性，進而將拾取的目標物體進行放置，即為拾取與放置模態。兩種模態結合就可以實現對陣列排布的芯片進行“逐像素”形式的選擇性拾取，并完成轉印和印刷的過程。

前景：可運用于干燥或潮濕環境

“這種智能粘附材料具有快速地、可逆地、可重復地切換粘附性特點，粘附性調節能力最高能夠達到20倍以上，并且可以實現在0.5秒將拾取的物體釋放的能力。”趙晉生說，經過實驗驗證發現，這種智能粘附材料可以應用于電子芯片的拾取與放置，也可以應用于實驗室對試劑瓶和硅片等物體的拾取與放置。因此，在要求高精度和快響應的實際應用中具有潛在價值。同時，該智能粘附材料具有良好的使用耐久性，還可以應用于干粘附或者濕粘附的工作環境。

趙晉生希望在將來的研究工作中，將這種智能粘附材料開發應用于空間站。如果開發一種能實現可控粘附和釋放的手套或鞋子，在空間站外面工作時宇航員就能更加自由和便捷。例如在邁步的時候關閉粘附，在不邁步的時候打開粘附，以便固定地站在原地。

收獲：研究成果在國際權威期刊發表

實驗成功后，李翔宇團隊將論文投到了國際材料科學領域頂級期刊Advanced Materials。“在Advanced Materials期刊發表論文，是晉生的夢想。”李翔宇教授笑著說，“論文的發布過程雖然曲折，不過他的夢想最終還是實現了。”

“論文初稿寫好后，我們花了一個月的時間對論文進行逐字逐句的修改。第一次投稿收到了編輯給出的轉投建議。”李翔宇教授說，“從2018年開始，這項研究花了差不多四年時間，我不想大家的努力白費。因?qū)@項研究的創新性非常有信心，于是我們寫了申訴信，又對論文進行了補充和修改。”論文第二次投出去后，期刊編輯明顯改變了看法，這次成功了。

“四年多的辛苦和努力都在論文被接受的那一刻得到了回報，艱苦付出是值得的。”李翔宇教授說，“這篇論文相當于為晉生圓了夢，看到他開心，我更開心。因?yàn)槲乙卜浅Ｏ硎芘c學生在一起，享受在增長學問的過程中，師生關系的升溫。”說到此，李翔宇教授臉上露出了燦爛的笑容，樸實的話語道出的卻是真摯的師生情誼。

傳承：科研精神代代傳

“科技之花”結碩果，在第三屆川渝科技學術大會暨四川科技學術大會上，該論文獲得了優秀論文一等獎。“這篇論文能夠獲獎，我非常高興，更為我的學生感到高興。成績的取得，是大家共同努力的結果，也離不開各方的支持。”李翔宇教授說，該項研究得到了國家自然科學基金、西南交通大學和力學與航空航天學院的大力支持。

談及獲獎，趙晉生直言，“論文能夠獲獎，要感謝我的恩師李翔宇教授和師明星教授在我的科研道路上的大力支持和悉心指導，在我認為幾乎不能完成這項工作的情況下，是他們的堅持和鼓勵給了我繼續研究下去的動力。”

感到欣慰的同時，李翔宇教授也感慨地說：“說到支持和鼓勵，我更想借此機會感謝我在浙江大學讀書時的導師陳偉球教授和丁皓江教授，因?yàn)樗麄兊木呐嘤蜔o(wú)私奉獻，我才能很好地把所學到的知識運用到各項研究中，我也要將這種科研和奉獻精神傳給我的學生。”

黨的二十大報告首次把教育、科技、人才進行統籌安排、一體部署，在李翔宇教授來看，這對科技工作者來說，是機遇更是挑戰。“我希望我的學生，這些青年人才能夠瞄準國家重大需求，做出更有顯示度的科研成果，推動國家科技發展，加快實現高水平科技自立自強。”
